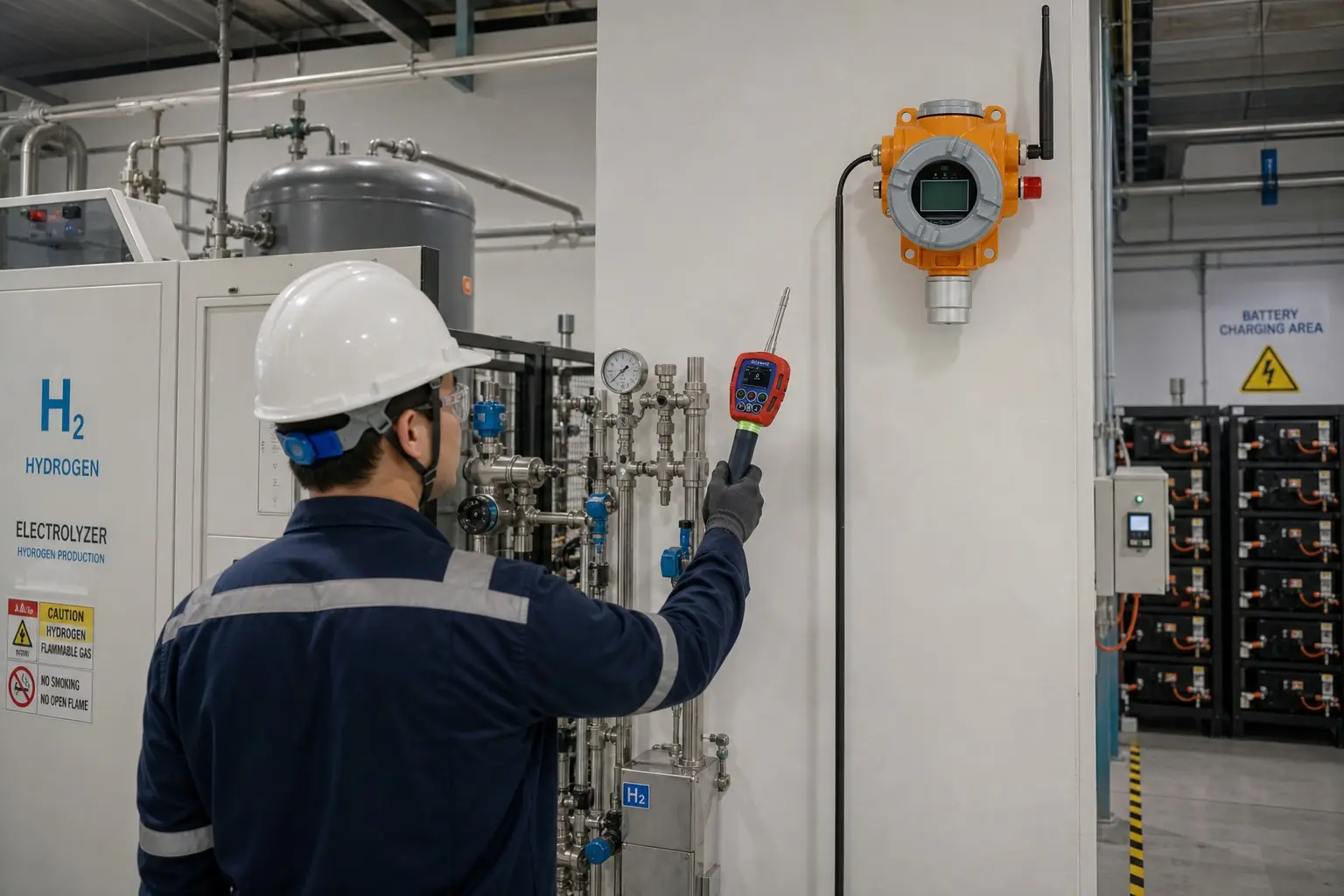

工業用水素ガス検知器の選び方

水素ガス検知器を選択するには、実行する必要のある仕事から始めてください。: 継続的なエリア監視, ポータブル検査, またはプロセス分析. 次に、センサーと範囲を予想されるリリースに合わせます, 環境, アラームアクション, および必要な承認.

一般的な可燃性ガスモニターは、すべての水素用途に自動的に適しているわけではありません。. H2 応答, 範囲, 交差感度, 環境限界, メンテナンス要件はサイトに適合する必要があります. 配置, 換気, 制御統合, キャリブレーションへのアクセスも重要です.

水素, またはH2, 硫化水素と混同しないでください, またはH2S. これらは異なる危険性とセンサーを備えた異なるガスです. H2S とラベル付けされた検出器は、両方のガス名に水素が含まれているという理由だけでは、水素検出器にはなりません。.

水素ガス検知器は何を測定しますか?

水素ガス検出器は、空気中または定義されたプロセスサンプル中のガス状 H2 を測定します. 安全機器は通常、測定値を百万分率で報告します。, 体積パーセント, または可燃性下限のパーセント. 最適なユニットと範囲は、目標が漏れの早期発見であるかどうかによって異なります。, 可燃性ガスに対する保護, またはプロセス測定.

水素は無色無臭です, そのため、人々はリリースを識別するために自分の感覚に頼ることができません. 空気よりもはるかに軽いのも特徴です. 開けた場所では急速に拡散する可能性がある, 屋内の漏れは天井付近に溜まる可能性があります, ルーフポケット, 換気が悪い場合はその他の高所. 米国. エネルギー省の水素安全ガイダンスでは、可燃範囲が広く、発火エネルギーが低いことが指摘されています。, それが換気の理由です, 漏れ検出, 点火制御も合わせて考慮する必要がある.

安全検知器はその構成の一部にすぎません. 労働者に警告することができます, ビーコンまたはホーンを操作する, 建物管理システムに信号を送る, 換気を開始する, または計画的シャットダウンを開始する. 脆弱な緊急計画を修正したり、間違った場所に取り付けられたセンサーを補ったりすることはできません.

モニタリングの目標から始める

仕様を比較する前に, 一文の目標を書く. 例えば: 「バッテリー充電装置からの H2 放出を検知し、濃度が現場の行動限界に達する前に局所排気を開始します。」明確な対物レンズにより検出器の種類が絞り込まれます, 範囲, 位置, 出力, 応答時間と.

エリアの安全性を継続的に監視

固定式水素ガス検知器は、定められたエリアを 24 時間監視することを目的としています。. 典型的な場所には電池室が含まれます, 電解槽エンクロージャ, 水素貯蔵エリア, テストセル, コンプレッサースペース, および屋内プロセス装置. 機器は通常、コントローラまたは PLC に信号を送信し、ローカル アラーム リレーを提供する場合があります。.

エリア監視は、勤務時間外に発生する可能性のある放出や、換気を開始したりオペレーターに遠隔で通知する必要があるシステムに適しています。. メンテナンス中や固定センサーの有効範囲を超えているときは、ポータブル チェックに代わるものではありません。.

ポータブル検査と漏れ調査

ポータブル水素ガス検知器で日常のラウンドをサポート可能, 入国前検査, バルブまたは継手の調査, 警報後の調査と. 機器には H2 対応センサーと適切な測定範囲が必要です。. 個人利用に便利な拡散装置, 一方、ポンプモデルでは、届きにくい場所からチューブを通してサンプルを吸引できます。.

サンプリングによる応答の変化. 長いチューブ, 制限, ポンプ流量が少ないと読み取りが遅れる可能性があります. プローブを使用する, フィルター, 流量, メーカーが指定する手順と.

プロセス分析と純度測定

プロセス分析装置は H2 濃度を測定する場合があります, 純度, または制御された雰囲気. サンプルの調整と動作の前提条件が室内の安全性に適合しない可能性があります. 同じく, 面積検出器は純度分析器ではありません.

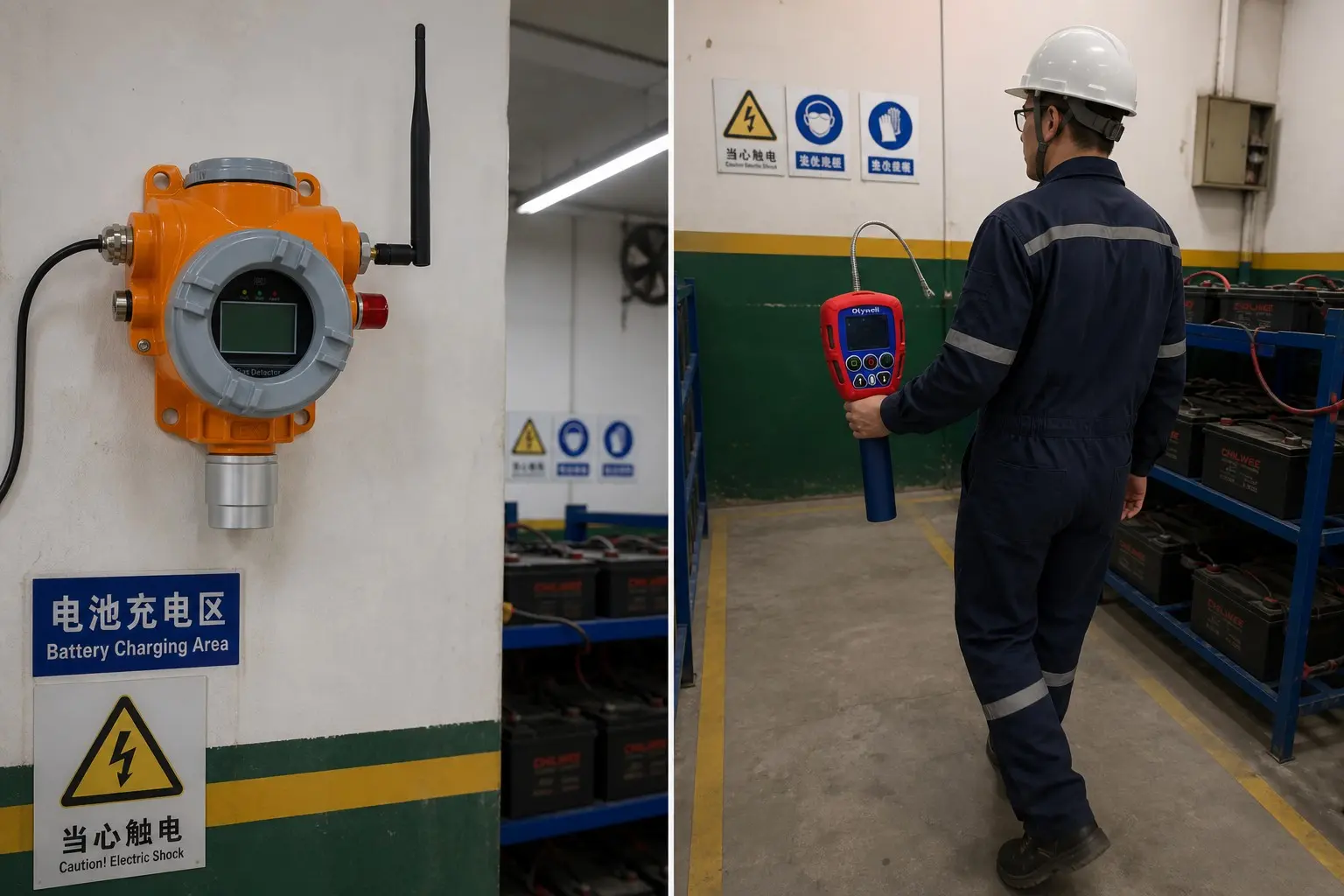

固定型水素ガス検知器とポータブル型水素ガス検知器

固定機器とポータブル機器は連携して動作することがよくあります. 決定は勝者を選ぶというよりも、各フォーマットがカバーするギャップを特定することに重点が置かれています。. 私たちの別の 固定型ガス検知器とポータブル型ガス検知器の比較 より広範な違いを説明します.

選定のポイント	固定検出器	ポータブル検出器
主な役割	定義された部屋の継続的な監視, 囲い, またはリリースポイント	個人監視, 検査, 一時的な仕事, および漏水調査
電力と信号	コントローラーへの有線または無線接続による永続的な供給	ローカルディスプレイとアラームを備えた充電式または交換可能なバッテリー
警報動作	リモートアラームを作動させることができます, 換気, インターロック, またはシャットダウンロジック	主にユーザーと近くの作業者に警告します
カバレッジ	センサーの位置によって異なります, 気流, 部屋の形状, および検出器の数量	作業者と一緒に移動、または検査ポイントまで運ばれます
メンテナンスの問題	アクセス, 分離, 校正ガスの供給, および制御ループのテスト	充電, バンプテスト, 較正, チューブ, フィルター, そしてポンプチェック

空いているバッテリー室には、換気と連動した固定監視が必要な場合があります, 加えて、警報後に入る技術者用のポータブルユニット. 屋外検査ルートは、現場評価でそれがサポートされている場合、主にポータブル機器に依存する可能性があります。. 棚上の 1 台の機器では継続的な監視ができません.

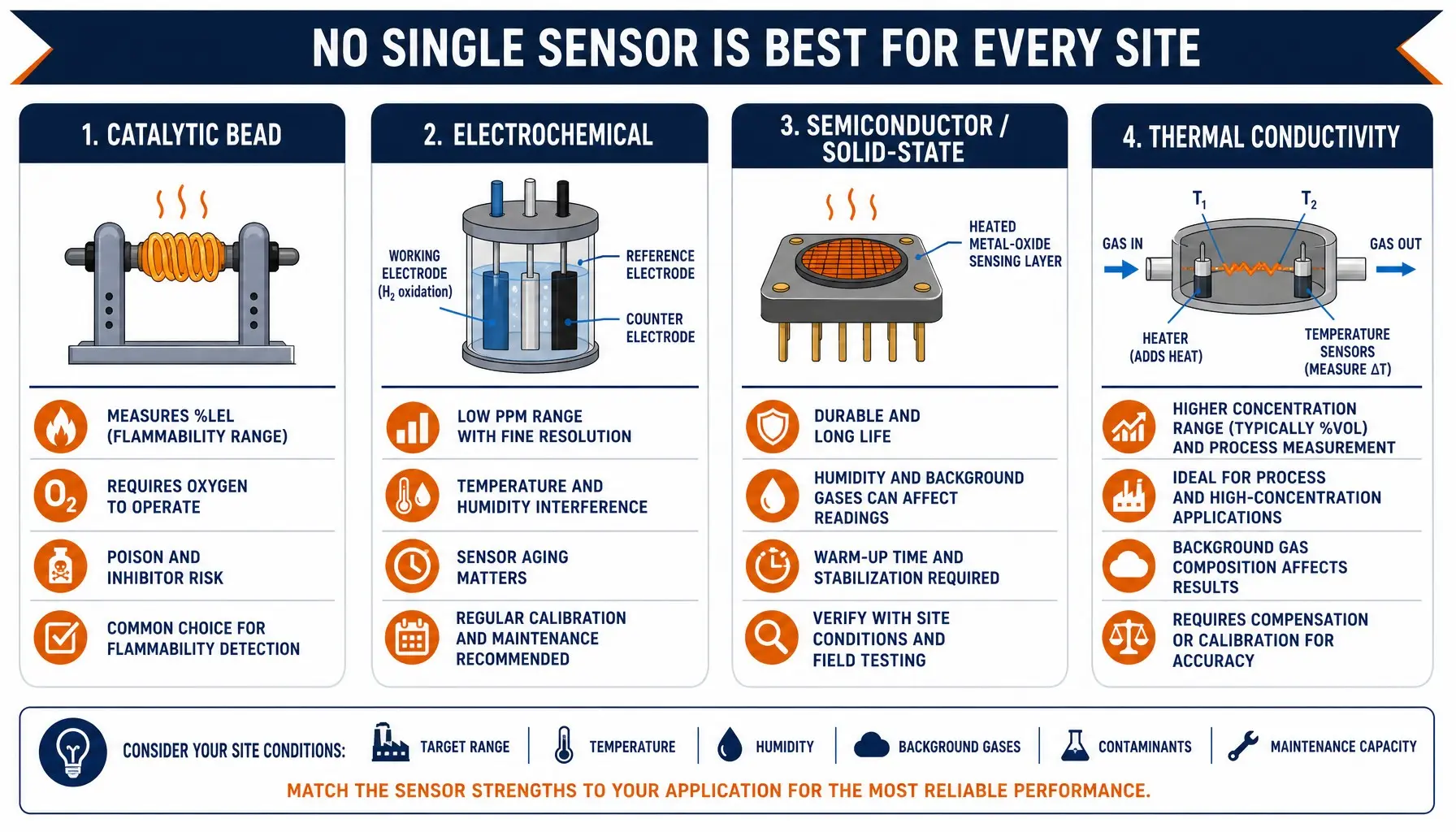

水素センサー技術の比較

センサー技術が航続距離に影響を与える, 応答, 選択性, 耐用年数, 電力需要, 変化する酸素または環境条件における行動. すべての現場に最適な単一のセンサーはありません. より幅広い紹介のために, のガイドを参照してください 一般的なガス検知センサーの仕組み.

触媒ビーズセンサー

触媒ビーズセンサーは通常、LEL のパーセンテージとして可燃性ガスを測定します。. 加熱されたビーズ上でガスが酸化し、電気抵抗が変化します。. このアプローチは可燃性の監視に適しています, しかし、通常は酸素を必要とし、触媒毒や阻害剤の影響を受ける可能性があります。.

校正に水素を使用するか補正係数を使用するかを尋ねます. 酸素必要量を見直す, 毒耐性, 応答時間, 現場の汚染物質に関して期待されるパフォーマンス.

電気化学センサー

電気化学 H2 センサーは、化学反応を通じて電流を生成します。. 多くの場合、広範な LEL スケールでは詳細が欠落している、より低い ppm 範囲をカバーします。. パフォーマンスは依然として温度に依存します, 湿度, 妨害ガス, プレッシャー, そしてセンサーの古さ.

仕様書では H2 範囲を特定する必要があります, 解決, 応答時間, 交差感受性, 予想される耐用年数, とストレージの制限. 技術名だけから選択性を推測すべきではありません.

半導体および固体センサー

金属酸化物半導体センサーは、加熱された材料の電気的変化を検出します. 耐久性がある, でも湿気, 温度, バックグラウンドガス, 電源投入時の安定化は測定値に影響を与える可能性があります. アプリケーションノートを確認する, 品揃えや価格だけではなく.

熱伝導率およびプロセスセンサー

熱伝導率センサーは、サンプルの熱伝達を基準と比較します。. 適切な混合物中の比較的高い H2 濃度を測定でき、初期の部屋漏れ検出よりもプロセス作業でより一般的です。. バックグラウンドガスの組成が結果に影響を与える.

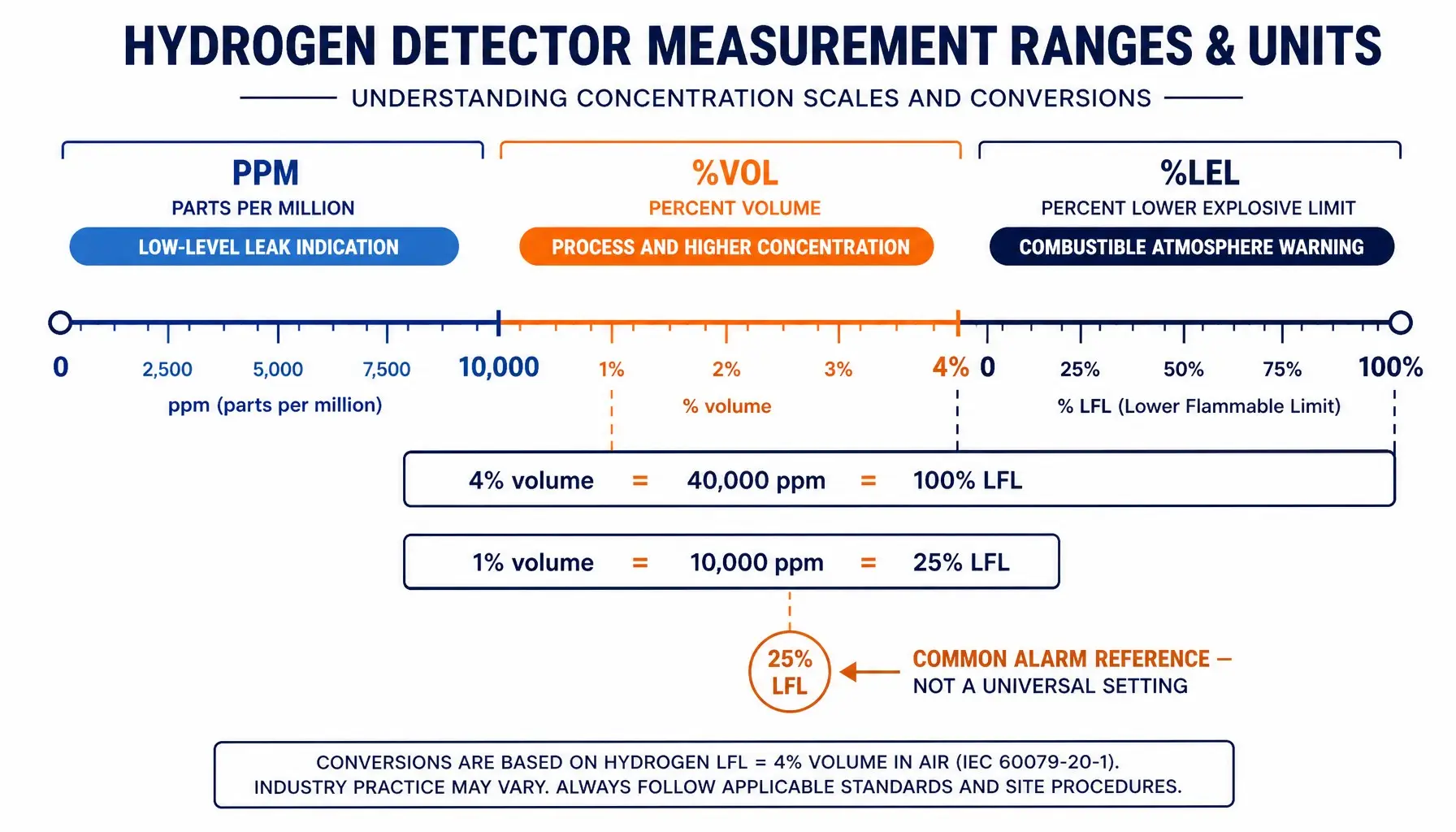

適切な測定範囲と単位を選択してください

範囲は実行したいアクションを反映する必要があります. 狭い ppm 検出器は小さな変化を明確に表示できますが、より大きな放出中に範囲を超える可能性があります。. あ 0 に 100% LEL 検出器は可燃性保護には適していますが、初期の低レベル調査に必要な分解能を提供できない可能性があります. 一部のアプリケーションには両方の機能が必要です.

ユニット	それが表現するもの	一般的な選択用途
ppm	ガス100万部当たりの水素の部数	低レベルの漏れの兆候または定義された ppm 監視目標
%Vol	総ガス体積に占める水素の割合	高濃度またはプロセス測定
%LEL または %LFL	水素の可燃性下限のパーセンテージとして読み取る	可燃性雰囲気の警告および制御措置

空気中での水素の可燃性の下限は、一般的に次のように言われています。 4% 体積で. それに基づいて, 4% 音量が等しい 40,000 ppm を表し、 100% LFL. 1 体積パーセントは次と等しい 10,000 ppmと 25% LFL. これらは単位換算と基準点です, 特定のアラームを使用するための指示ではありません.

より高性能に見えるという理由だけで、より広い範囲を選択しないでください。. 実際のアラーム領域の精度と分解能を確認します。, デバイスが範囲超過状態をどのように示すか, 高い露出がセンサーに一時的または永続的な影響を与えるかどうか.

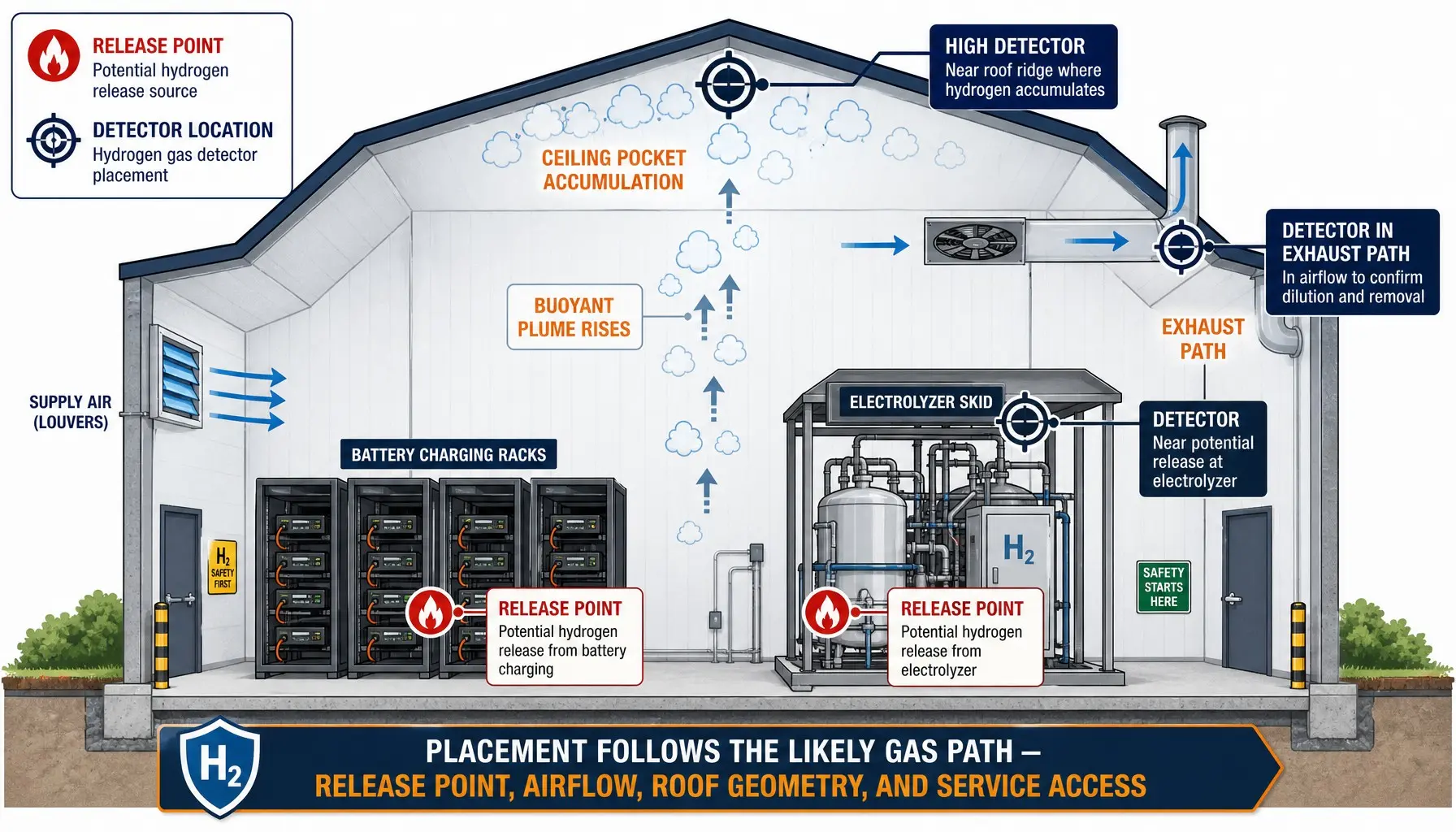

水素ガス検知器の配置を計画する

水素は静止空気中で上昇する, そのため、多くの屋内設置では高レベルの取り付けが賢明な出発点となります。. 完全な配置ルールではありません. 検出器は、希釈する前に、可能性のあるガスの経路を遮断する必要があります, 換気, または部屋の形状がどこか別の場所にリリースを運びます.

バルブなどの信頼できるリリースポイントから開始します, 多様体, コンプレッサー, バッテリー充電装置, ストレージ接続, および電解槽コンポーネント. 次に、正常な換気と失敗した換気を確認します。, 屋根の形状, 天井ポケット, 障害物, 屋外の風, およびサービスへのアクセス.

の 米国主催の NASA 水素安全基準. エネルギー省 漏れ率などの要因に基づいて検出器の分布を決定することを推奨します, 換気, そして部屋の容積. これは、部屋ごとに 1 つの固定距離を使用するよりも信頼性が高くなります。.

• 予想されるプルームが到達できる場所にセンサーを設置します, 単に最も高い便利な壁の位置ではなく.
• 供給空気が検出器からガスを押しのけることができるか、または排気が検出前にガスを除去できるかどうかを確認します。.
• 屋根の尾根を考慮する, 天井の隙間, ビームポケット, H2 が蓄積する可能性がある密閉された機器キャノピー.
• キャビネットで塞がれた死角を避ける, ダクト, ケーブルトレイ, または構造部材.
• ガス用途のためにセンサーをアクセスしやすい状態にしておきます, 検査, 交換, 高所作業も安全に.
• アウトドア用品用, 卓越風を評価し、複数の検出器または別の検出方法が必要かどうかを評価します。.

煙の研究, 分散モデリング, または、人工的なガス放出試験が複雑な現場に適している場合があります. 検出器のメーカーと資格のある安全専門家は、設置前に不確実な場所を確認する必要があります。.

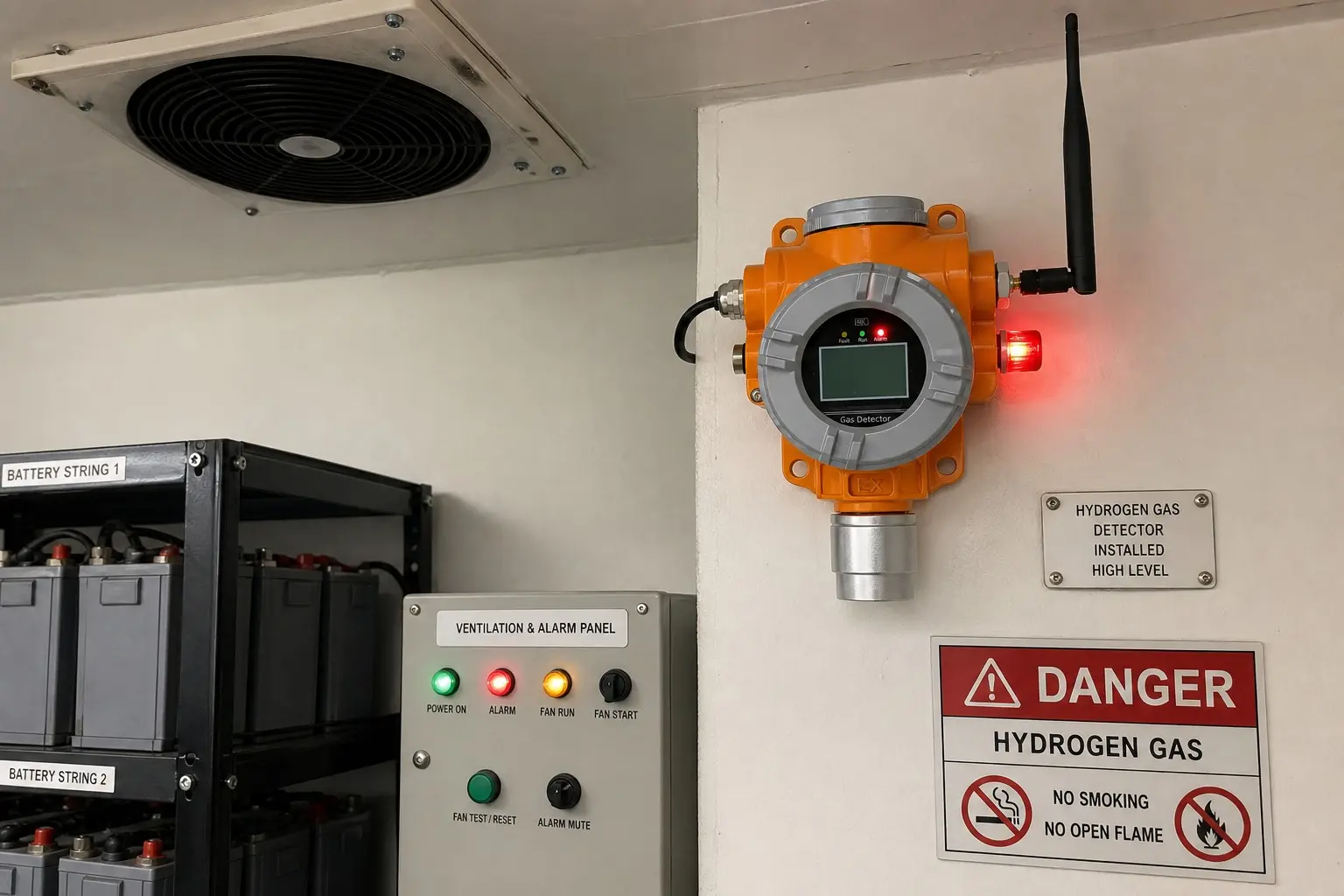

定義された対応計画に基づいてアラームを設定する

アラーム番号には定義されたアクションが必要です. それを受け取る国, どのような換気またはプロセス反応が発生するか, 人々が避難するとき, そして誰が調査できるのか. 障害や停電状態にも対応が必要です.

カリフォルニア州エネルギー委員会の水素安全ワークショップがプレゼント 25% LFLの, と同等 1% 空気中の水素, アラームのグッドプラクティスのリファレンスとして. デザインの参考として扱ってください, 普遍的な設定ではない.

サイトでは個別の下限アラームと上限アラームを使用する場合があります. 低警報によりオペレータに通知され、換気が開始される場合があります. 高警報により避難信号が作動する可能性がある, 水素供給を隔離する, または承認されたロジックを通じて機器をシャットダウンします. 実際の行動は、危険性の分析と適用される要件を通じて決定する必要があります. 検出器リレーは、フェールセーフ設計を見直しずに、安全性が重要な機器を直接制御すべきではありません。.

アラーム遅延を確認する, ラッチング, 停電時のリレー状態, 故障信号, リセットする, および制御室のディスプレイ. 試運転中, 完全な因果関係をテストする, センサー表示だけでなく.

レビュー環境, 承認, そしてシステム統合

ベンチ上で動作する検出器は、屋外の冷たいマニホールドの横では異なる動作をする可能性があります, 湿気の多い電池室で, または腐食性化学薬品の近く. 動作および保管の完全な仕様を実際の設置と比較します。.

• 温度, 湿度, そしてプレッシャー: 動作限界と、精度や応答への影響の両方を確認します.
• 水, ほこり, と腐食: 洗浄に適したエンクロージャの定格と材質を選択してください, 結露, 塩, アシッドミスト, または産業ダスト.
• 危険場所の承認: 正確な認定を確認する, ガスグループ, 温度クラス, 保護方法, 現場で求められる設置条件.
• 交差感度: 予想されるすべてのガスを確認する, 蒸気, 掃除用品, 排気, およびプロセスケミカル.
• 酸素依存症と中毒: センサーが酸素を必要とするかどうか、またどの物質がその反応を抑制または損傷する可能性があるかを確認します.
• 信号とリレー: マッチ 4 に 20 ミリアンペア, RS485, Modbus, リレー, 無線, またはコントローラーとケーブルプランへのその他の出力.
• 診断: 障害の兆候を探す, 校正ステータス, 範囲を超えた動作, センサーの寿命警告, およびコミュニケーションの監督.

ワイヤレスシステムには依然として電力が必要です, 干渉, サイバーセキュリティ, およびフェイルセーフレビュー, 加えて、通信不能に対する文書化された対応.

バンプテストを計画する, 較正, そしてコミッショニング

バンプテストでは、センサーを水素テストガスにさらして、ガスがセンサーに到達し、機器が反応して警報を発することを確認します。. キャリブレーションは、既知の濃度に対して読み取り値を調整します。. これらは関連するタスクです, ただし、一方が自動的に他方を置き換えるわけではありません.

ガス濃度を利用する, バランスガス, レギュレーター, 流量, チューブ, 校正キャップ, メーカーが指定する手順と. 代替ガスまたは不適切なアダプターを使用すると、H2 の性能を表さない安心できる結果が得られる場合があります. シリンダー濃度を記録する, 有効期限, 検出器のアイデンティティ, 結果, 技術者, そして修正作業.

すべての水素検出器に共通の校正間隔はありません. メーカーおよびサイトのポリシーに従ってください, 暴露履歴を考慮する, 環境, 要件, そしてバンプテストに失敗した. 設置後に新しい機器を試運転する.

1. 検出器のアイデンティティを確認する, ガス, 範囲, 単位, ファームウェア, と構成.
2. 取り付け位置を確認する, 向き, 配線, 力, 接地, とサンプルパス.
3. 指定されたH2テストガスを適用し、応答性と回復性を確認します。.
4. ローカルサウンダーをテストする, ビーコン, メッセージを表示する, および遠隔指示.
5. 各リレーを確認する, 換気指令, インターロック, 承認された因果関係計画に反するシャットダウン手順.
6. メンテナンススケジュールを作成し、テスト記録を保存してレビューできるようにします.

検出器をアプリケーションに適合させる

バッテリー室とUPS室

鉛蓄電池を充電すると水素が放出される可能性がある, 特に過充電時や異常時. 設計ではバッテリーの種類を考慮する必要があります, 充電器の操作, 部屋の容積, 天井の形状, 換気の信頼性, そしておそらくリリースされる場所. 固定高レベルエリア監視が一般的, ただし、検出器の配置は特定の空気の流れと機器のレイアウトに従う必要があります。.

継続監視用, の オーティウェル TCB2-W 固定式ガス検知警報器 水素を含む構成可能なガスオプションが利用可能で、産業用信号の統合をサポートします. 必要な H2 範囲を確認してください, 出力, 承認, ご注文前に設置環境をご確認ください.

水素製造, ストレージ, そして給油

電解槽, コンプレッサー, ストレージ, ディスペンサー, 密閉されたスキッドは異なる漏れ経路を示します. 1 つの仕様ですべてのゾーンをカバーできるわけではない. 検出の評価, 換気, 緊急隔離, ポータブル調査を 1 つのシステムとして.

研究所とプロセスエリア

研究室では小さなシリンダーと低流量を使用する場合があります, まだキャビネット, 天井ポケット, または、機器の筐体が局所的な蓄積を引き起こす可能性があります. プロセス領域には、選択したセンサーに干渉するガスが含まれる場合もあります. センシング方法を選択する前に、背景の雰囲気と化学物質をリストアップします。.

モバイルチェックの場合, の Otywell G90 ポータブルガス検知警報器 水素バリアント用に構成可能. ポンプによるマルチガス構成が必要な作業用, の Otywell OT139 マルチガス検知器 水素を含む構成可能なガスチャネルをサポート. ガスの組み合わせを確認する, 測定範囲, サンプリングの手配, および意図されたタスクの認定.

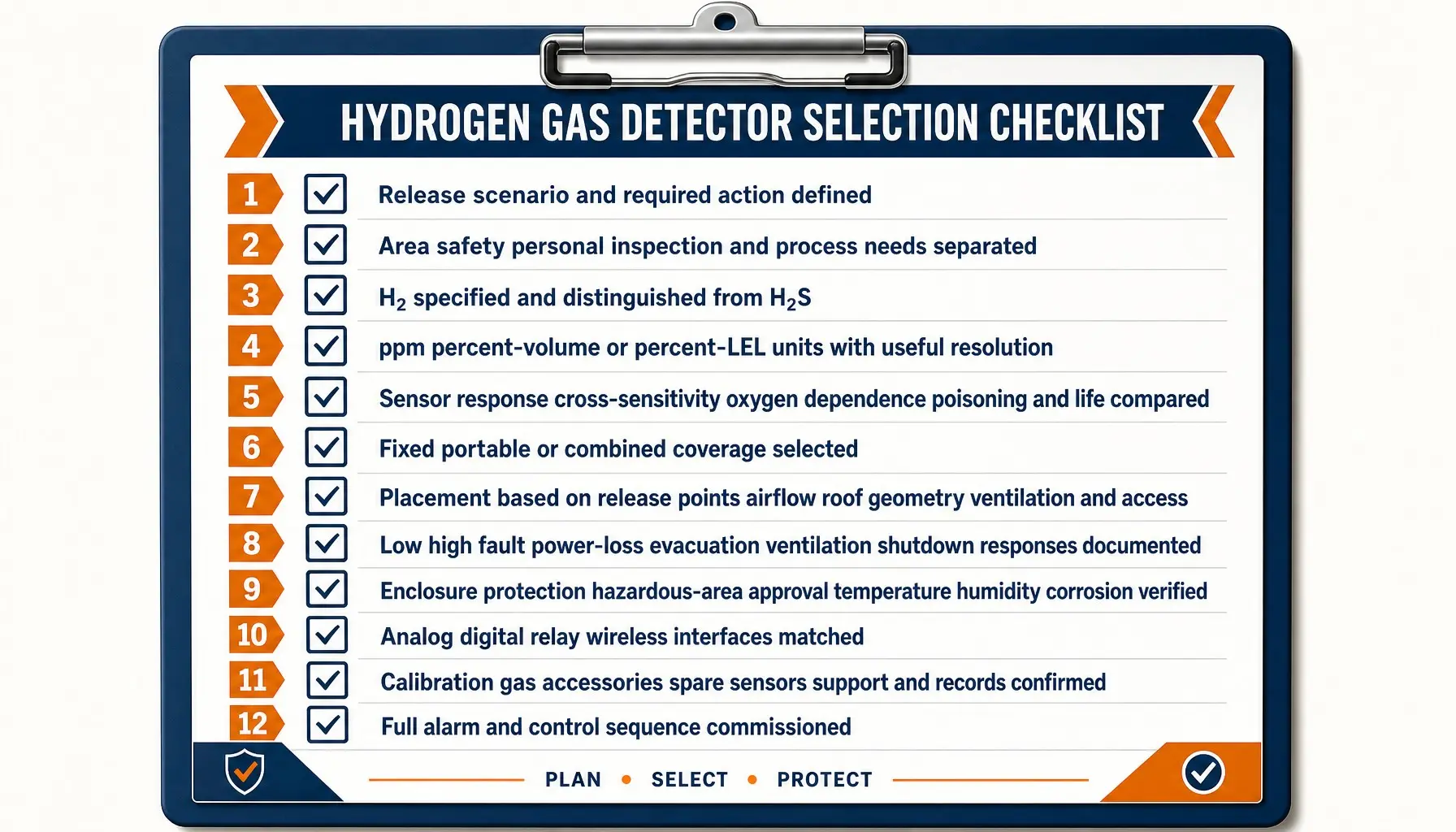

水素ガス検知器選択チェックリスト

よくある質問

水素ガス検知器の仕組み?

H2にさらされると電気的または化学的に変化するセンサーを使用しています. 機器はその応答を ppm に変換します, %Vol, または %LEL を指定し、設定されたしきい値でアラームをアクティブ化します. 触媒ビーズ, 電気化学, 半導体, と熱伝導率センサーの動作は異なります, したがって、その範囲と制限を比較する必要があります.

水素ガス検知器はどこに設置すべきか?

確実な放出によるガスが移動する可能性がある場所に設置してください. 水素は浮力があるため、高いポイントが重要になることが多い, しかしソースの場所, 換気, 天井形状, 障害物, 屋外の空気の流れによって最適な位置が変わる可能性があります. 適切なサイト評価により、最終的な数量と場所を決定する必要があります。.

一般的な水素検知器の警報設定値とは何ですか?

水素LFLの25パーセント, と同等 1% 空気中の体積, 一般的に参照される値です. 普遍的な設定ではありません. 正しいしきい値と応答はリリース シナリオによって異なります, 換気, 適用される要件, 設備設計, そして承認された緊急計画.

標準的な 4 ガス モニターで水素を検出できますか?

必ずしもではありません. 多くの標準的な 4 ガス モニターは酸素用に構成されています, 一酸化炭素, 硫化水素, メタンに合わせて調整された可燃性ガス. 可燃性センサーは水素に対して異なる反応を示す可能性があります, 一部のセンサー設計は適切ではない場合があります. 特定の H2 タスクに対して承認された機器と校正方法を使用する.

H2とH2Sの違いは何ですか?

H2は水素です, 可燃性の高いもの, 無色, 無臭ガス. H2Sは硫化水素です, 低濃度で特有の臭気を伴う有毒で可燃性のガス. 異なるセンサー仕様が必要です. 名前や検出器チャンネルを決して同じ意味で使用しないでください。.

水素ガス検知器はどのくらいの頻度で校正する必要がありますか?

検出器メーカーの間隔とサイトの書かれたプログラムに従ってください. センサー技術に応じてスケジュールが調整される場合があります, 環境条件, 暴露履歴, 規則, およびバンプテストの結果. テストの失敗またはメーカーが特定したイベントの後に校正を行う, そして作業を文書化します.

危険に合わせた仕様にする

最良の水素ガス検知器は、単に最も長い機能リストを備えたモデルではありません. センサーが付いているものです, 範囲, 配置, 承認, 出力, アラームロジック, メンテナンス計画は文書化されたリリースシナリオに適合します. モニタリングの目標から始める, 次に、完全な検出と対応のチェーンを確認します。.

プロジェクトの見積もりについて, 対象ガスとレンジを準備する, 固定またはポータブル形式, 予想されるガスの組み合わせ, 設置環境, 必要な証明書, 出力信号, 量, および意図されたアラーム動作. これらの詳細により、製品の選択が迅速化され、必要な機能を実行できない機器を選択する可能性が減ります。.
